TIPOS DE FABRICACIÓN

PINCELES JUEGO DE GRAPAS


Cepillos técnicos formados por mechones de filamentos insertados sobre un soporte de plástico (PVC, Nylon, etc.), madera, aluminio o latón. Gracias a su bajo peso y gran flexibilidad de fabricación, estos cepillos son ideales para muchas aplicaciones industriales (incluso en presencia de agua, disolventes y ácidos).

Disposición de mechones (PT, PL)


Cada mechón de estos cepillos se fija firmemente con una grapa dentro de los agujeros previamente perforados en el soporte. Los mechones se pueden organizar de 3 maneras principales, lo que le da al pincel diferentes características:

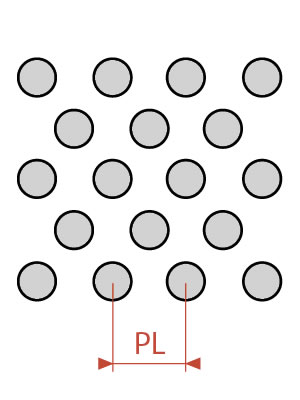

Patrón escalonado: Pincel uniforme y de alta densidad

Patrón paralelo: cepillo de baja densidad, fácil descarga de residuos

Patrón helicoidal: Cepillo apto para mover escorias y residuos a un lado

Tamaño de los mechones

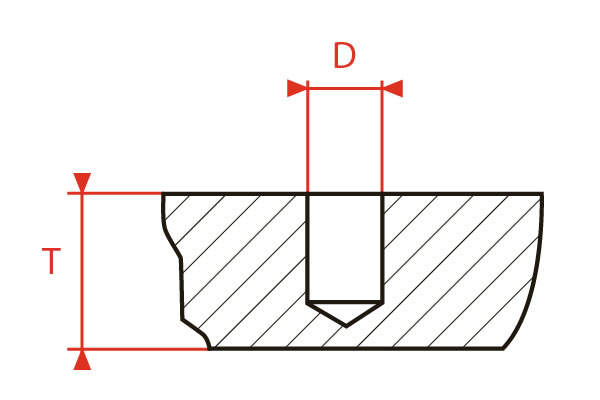

El diámetro D de los mechones puede variar y está fuertemente relacionado con el grosor T del soporte.

D = de 2 mm – 0,08″ a 12 mm – 0,47″
T = de 6 mm – 0,23″ a 24 mm – 0,94″

Los diferentes diámetros le dan al cepillo diferentes características:Mechones grandes = cepillos con filamentos gruesos, adecuados para trabajos pesadosMechones pequeños = Cepillos de alta densidad con filamentos delgados, adecuados para trabajos livianos.





Tipos de cepillos para grapas

Hay 3 tipos principales de cepillos de juego de grapas para la forma en que se usan (rotación del cepillo y trayectoria y punto de contacto con la superficie tratada). Los 3 tipos están disponibles en cualquier material de soporte (plástico, madera, aluminio, …) y eventualmente con inclinación de mechones.

Juego de grapas cepillos de rodillo



LEYENDA

D1 = Diámetro exterior
D2 = Diámetro del eje
D3 = Diámetro del orificio
D = Diámetro del mechón
L = Longitud total
A, B = Distancia entre el orificio de 1° y los extremos de soporte
L – A – B =Longitud útil
PT, PL, α = Patrón de mechones (escalonado, paralelo, helicoidal)

Cepillos para juego de grapas planas


LEYENDA

W = Anchura de soporte
L
= Longitud de soporte
T
= Espesor del soporte
H
= Longitud de corte
D
= Diámetro del mechón
A, B, C, E
= Distancia entre el 1er agujero y los extremos del soporte
L – A – B
= Longitud útil
W – C – E
= Anchura útil
PT, PL, α
= Patrón de mechones (escalonado, paralelo, helicoidal)


Cepillos de disco con juego de grapas


LEYENDA

D1 = Diámetro del soporte
D2
= Diámetro exterior de los mechones
D3
= Diámetro interno de los mechones
D4
= Diámetro del orificio de soporte
D
= Diámetro del mechón
T
= Anchura de soporte
H
= Longitud de corte
N° ranghi
/Número de filas perforadas
PR, α
= Patrón de mechones (escalonado, paralelo, helicoidal)
