TIPOS DE FABRICACIÓN
CEPILLOS EN ESPIRAL
Los cepillos en espiral están hechos de un cepillo de tiras en espiral con un diámetro interior definido. Las espirales pueden ser «ensambladas» en un cuerpo debidamente fijado o «libres» como piezas de repuesto para ser ensambladas por el cliente.
Los cepillos en espiral son los mejores que puede obtener en términos de precio (cuerpo reutilizable), mantenimiento y rendimiento mecánico y eficiencia.
La flexibilidad de fabricación permite obtener todas las combinaciones posibles entre tamaño, densidad, longitud de corte y material de relleno, lo que lo hace muy versátil para realizar todo tipo de tratamientos superficiales.

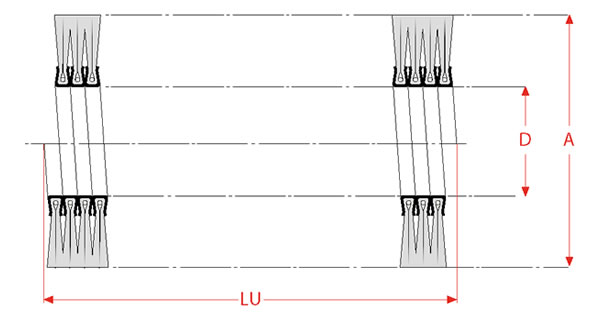

Dimensiones máximas y mínimas
| MIN | MAX | ||||
|---|---|---|---|---|---|
| mm | inch | mm | inch | ||
| Diametro esterno | A | 40 | 1-5/8 | 1000 | 39-3/8 |
| Outer diameter | |||||
| Diametro interno | D | 12 | 1/2 | 500 | 20 |
| Inner diameter | |||||
| Lunghezza | LU | 5 | 3/16 | 4800 | 189 |
| Length | |||||
| Passo (densità) | P | 5 | 3/16 | 70 | 2-3/4 |
| Pitch (density) | |||||
Las bobinas del cepillo en espiral pueden enrollarse cerradas o distanciadas.
La densidad de llenado de la superficie de cepillado está determinada por el paso de bobinado y por el número de bobinas enrolladas en un cuerpo

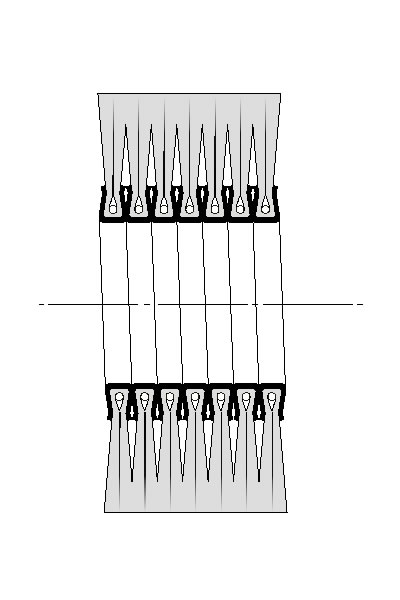

Alta densidad (bobinas cerradas)

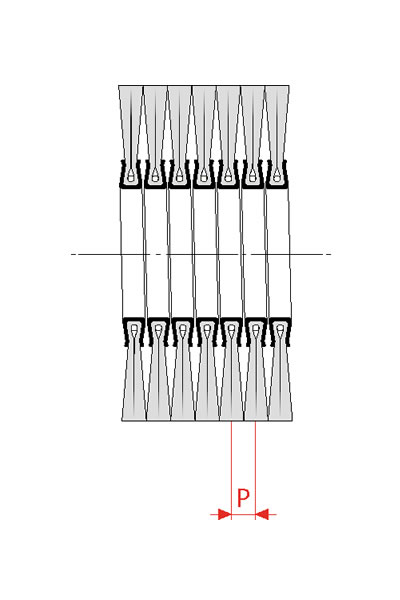

Densidad media

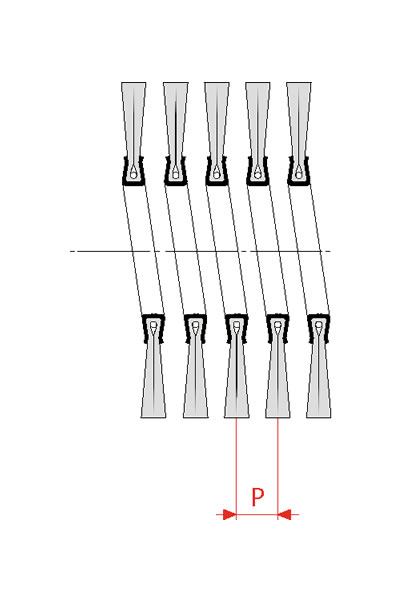

Baja densidad

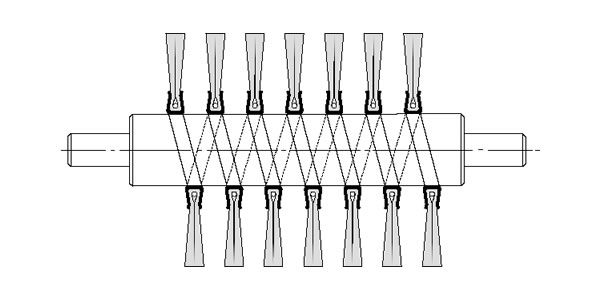

El material se moverá de acuerdo con la dirección de rotación y la orientación del devanado que puede ser:
Diestro (estándar)

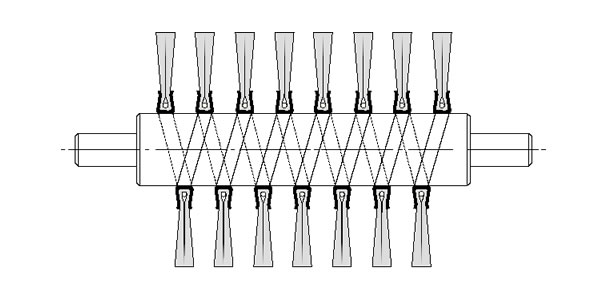

Zurdo
Convergente/divergente hacia el centro
Los cepillos en espiral se pueden enrollar y ensamblar correctamente a un núcleo que puede ser un eje sólido o un tubo. La elección entre los dos sistemas depende de la aplicación y el tamaño de la brocha. La Oficina Técnica de SIT estará a disposición del cliente para estudiar el listón y montaje más adecuado para cada aplicación concreta.
Ejes y tubos estándar
| Tondi | Bodies |
|---|---|
| mm | inch |
| 20 | 3/4 |
| 30 | 1-1/4 |
| 35 | 1-1/8 |
| 40 | 1-5/8 |
| 50 | 2 |
| 60 | 2-3/8 |
| Tubi | Tubes |
|---|---|
| mm | inch |
| 28x1,5 | 1-1/8x1/16 |
| 30x1,5 | 1-1/4x1/16 |
| 42x2 | 1-5/8x1/16 |
| 50x1,5 | 2x1/16 |
| 60x1,5 | 2-3/8x1/16 |
| 70x3 | 2-3/4x1/8 |
| 80x2 | 3-1/8x1/16 |
| 102x3 | 4x1/8 |
| 114x2 | 4-1/2x1/16 |
| 133x3 | 5-1/4x1/8 |
| 159x3 | 6-1/4x1/8 |
| 168x4 | 6-5/8x1/8 |
| 180x2 | 7-1/8x1/16 |
| 200x2 | 7-7/8x1/8 |
| 220x2,5 | 8-5/8x1/8 |

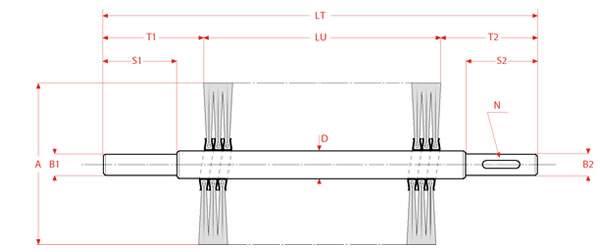

Espiral montada en el cuerpo
El cepillo, con bobinas cerradas o espaciadas, se monta directamente en el eje giratorio y ambos extremos en espiral están soldados. El eje es reutilizable y el cepillo, una vez desgastado, se puede restaurar en nuestras instalaciones.
Leyenda
A = Diámetro exterior
D = Diámetro exterior del eje
LU = Longitud útil
LT = Longitud total
T1, T2 = Extremos del eje
S1, S2 = Longitud de secciones cónicas
B1, B2 = Diámetro de las secciones cónicas
N = Chavetero

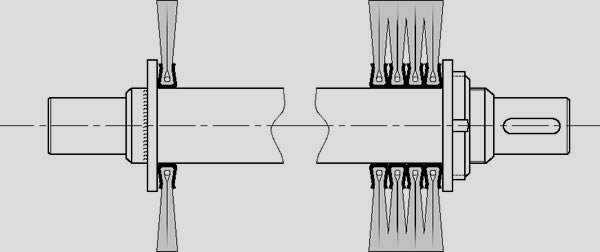

Cepillo intercambiable

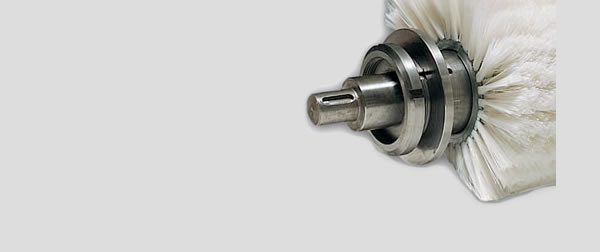

Las bobinas cerradas o los cepillos en espiral soldados eléctricamente (o ruedas de una sola sección) se pueden fijar a través de una contratuerca roscada móvil en un lado solo combinada con una tuerca anular fija en el otro lado. Esto hace que el reemplazo sea muy rápido y fácil.

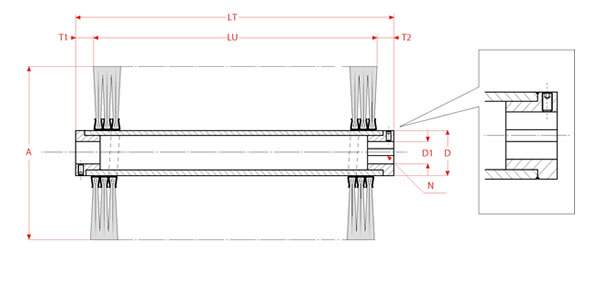

ESPIRAL MONTADA EN TUBO
El cepillo está montado en un tubo con adaptadores para acoplarse con el eje giratorio o con cubos para soporte y arrastre.
Leyenda
A = Diámetro exterior
D = Diámetro exterior del tubo
LU = Longitud útil
LT = Longitud total
T1, T2 = Extremos de tubo
D1 = Diámetro del orificio transversal
N = Chavetero

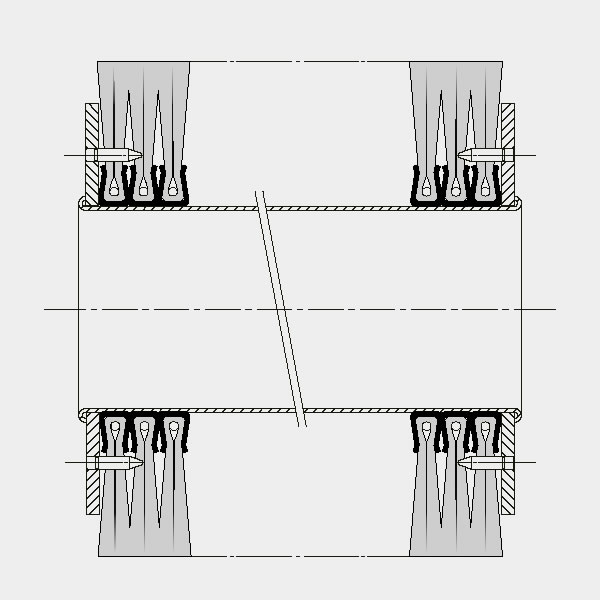

ESPIRAL MONTADA EN TUBO CON BRIDA

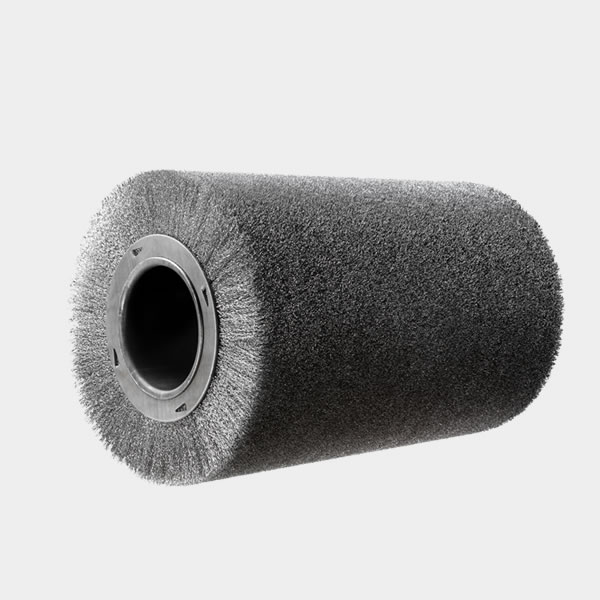

Los cepillos en espiral o las ruedas de una sola sección se pueden ensamblar en un tubo y fijar mediante dos bridas (espesor máximo de 2 mm a 0,078″). El pincel resultante es denso y uniforme.
Equilibrado dinámico

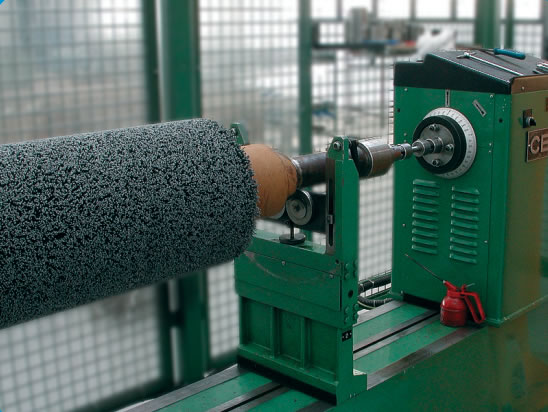

El equilibrado dinámico de los cepillos es muy importante para mejorar el rendimiento del tratamiento superficial y evitar el estrés de la cepilladora. Se recomienda encarecidamente el equilibrado dinámico para los cepillos montados en el eje que giran a alta velocidad. Podemos realizar el equilibrado (ISO 1940 g. 6,3 como estándar) y emitir el certificado correspondiente.
Adornos

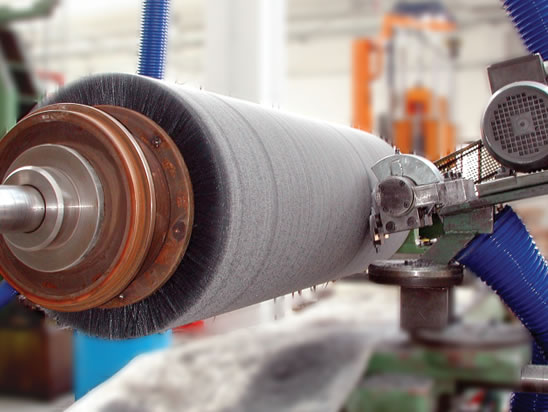

Un recorte especial o incluso un rectificado en el caso de alambre metálico genera una cilindricidad perfecta del cepillo con respecto al eje de rotación. Como resultado, la superficie del cepillo funciona de manera uniforme en la superficie procesada.
Cepillos de rodillo perfilados

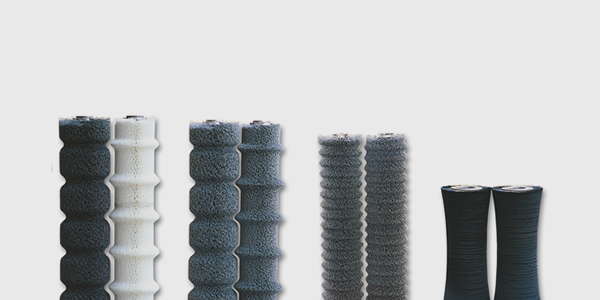

Los cepillos giratorios se pueden moldear para cumplir con aplicaciones especiales y de acuerdo con los requisitos específicos del cliente. Se pueden suministrar en todo tipo de filamentos: sintéticos, naturales, metálicos o mixtos. Dado el rendimiento deseado en función del perfil del cepillo, nuestra oficina técnica le asesorará sobre el mejor cepillo para el perfil y el filamento a utilizar.
Aplicaciones: Limpieza de corridas de fibrocemento prefabricado, limpieza y engrase de moldes para la producción de perfiles corrugados, aplicación de película adhesiva a la capa del neumático
Ventajas de los rodillos en espiral
- Mejor control de la densidad y la rigidez
- Posibilidad de que el cliente elija cualquier tamaño de pincel
- Posibilidad de regular el paso de las bobinas
- Capacidad de dirigir el material eliminado actuando sobre la orientación de los devanados (derecha, izquierda o convergente/divergente)
- Posibilidad de obtener perfiles perfilados del pincel según los dibujos del cliente
- Posibilidad de deshacerse de los cepillos desgastados en nuestra planta y reemplazarlos manteniendo el cuerpo del núcleo (gestión del ACV)
- Mayor velocidad periférica que los cepillos engrapados.
