TIPOS DE FABRICACIÓN
CEPILLOS DE TIRAS
Los cepillos de tiras son un tipo de cepillos continuos lineales, hechos de filamentos sintéticos, metálicos (acero, acero inoxidable, latón, bronce fosforado), vegetales, de pelo animal o mixtos, montados sobre un soporte perfilado en forma de U (hierro galvanizado o acero inoxidable).
El filamento, independientemente de su naturaleza y diámetro, queda bloqueado en este soporte metálico sin posibilidad de salir.
Los cepillos de tiras pueden ser doblados y en forma de copa, con alambres internos o externos, o montados en soportes especiales para cualquier necesidad.
Características constructivas de los cepillos de tiras
SIT Tecnospazzole ofrece varios tipos de Cepillos de Tiras Lineales, con filamentos montados y cerrados de diferentes maneras.
Dimensiones máximas y mínimas
| B | C | A(min –> max) | D1(max) | D2(max) | L(min –> max) | GA | GL | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | |||
| N | 2.5 | 3/32 | 2.5 | 3/32 | 8 → 45 | 5/16 → 1-3/4 | 0.4 | 0,016 | - | 20 → 3000 | 3/4 → 118 | ✓ | - | |
| 4 | 5/32 | 3.8 | 5/32 | 10 → 100 | 3/8 → 4 | 0.4 | 0,016 | - | 20 → 6000 | 3/4 → 236 | ✓ | - | ||
| 5 | 3/16 | 5.2 | 3/16 | 13 → 250 | 1/2 → 10 | 0.5 | 0,020 | 0.5 | 0,020 | 20 → 6000 | 3/4 → 236 | ✓ | - | |
| 8 | 5/16 | 9 | 9/16 | 20 → 300 | 3/4 → 11-3/4 | 0.8 | 0,031 | 0.5 | 0,020 | 20 → 6000 | 3/4 → 236 | ✓ | ✓ | |
| 10 | 3/8 | 12.5 | 1/2 | 25 → 400 | 1 → 15-3/4 | 1,8 | 0,071 | 0.5 | 0,020 | 30 → 6000 | 1-3/16 → 236 | - | ✓ | |
| 13 | 1/2 | 19 | 3/4 | 30 → 600 | 1-3/16 → 23-5/8 | 3 | 0,118 | 0.5 | 0,020 | 60 → 6000 | 2-3/8 → 236 | - | ✓ | |
| 14 | 9/16 | 18.5 | 23/32 | 30 → 600 | 1-3/16 → 23-5/8 | 3 | 0,118 | 0.5 | 0,020 | 60 → 6000 | 2-3/8 → 236 | - | - | |
| 19 | 3/4 | 25 | 1 | 50 → 250 | 2 → 10 | 3 | 0,118 | 0.5 | 0,020 | 100 → 2500 | 4 → 98 | - | - | |
| G | 6 | 1/4 | 8 | 5/16 | 40 → 140 | 1-9/16 → 5-1/2 | 0.8 | 0,031 | - | - | - | - | ||
| 8 | 5/16 | 11 | 7/16 | 40 → 140 | 1-9/16 → 5-1/2 | 3 | 0,118 | - | - | - | - | |||
| TF | 12 | 1/2 | - | 80 → 500 | 3-3/16 → 20 | 3 | 0,118 | - | 80 → 1000 | 3-3/16 → 39 | - | - | ||
LEYENDA
B = Base de la tira
C = Altura del soporte
A = Altura de la tira
D1 = Diámetro del filamento sintético
D2 = Diámetro del alambre metálico
L = Longitud
GA = Cinta de aletas de aluminio
GL = Cinta de hojalata simple o en forma de aleta
N Normal
Tipo N – Normal: el filamento es continuo y el cepillo tiene una mayor densidad de llenado (la gama más común de tiras industriales tipo N
G Doble Banda
Tipo G – Doble banda: el remachado de la cinta hace nudos el filamento y lo hace recomendado para una alta velocidad de rotación. Se utiliza principalmente para formar cepillos en espiral.
TF Termosoldado
Tipo TF – Termosoldado: los filamentos están soldados y no hay bloqueo mecánico de las piezas metálicas.
Guías/ revestimientos de soporte para strip
Los Strip lineales suelen necesitar un soporte para poder aplicarse a puertas, portones, piezas de maquinaria u otros. Estos listones pueden ser lisos o con aletas y están disponibles en distintos materiales (chapa galvanizada, acero inoxidable o aluminio).
GL: Guaina in lamiera, semplice o alettata

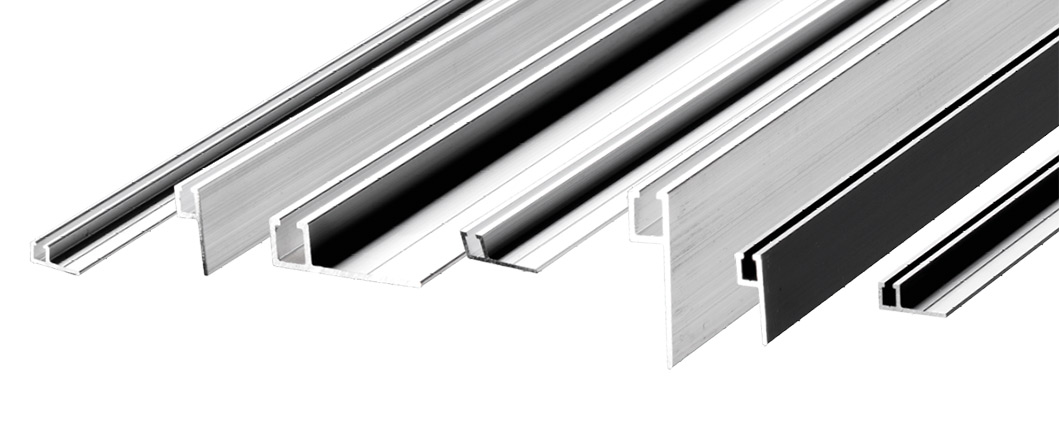

GA: Guaina in alluminio estrusa con aletta
Las cintas de soporte se pueden soldar o montar en casi cualquier superficie. Esto hace que los cepillos de tira sean increíblemente versátiles en sus características y forma de pincel y los hace personalizables para adaptarse a casi cualquier aplicación.
GL S
GL A
